耐火磚中常用的主要有粘土耐火磚和高鋁磚兩種，這兩種耐火磚從外觀到理化指標存在著很大的差別，用途也是非常的不一樣，那么怎么區分這兩種耐火磚呢，今天小編用一篇文章給大家簡單介紹一下。

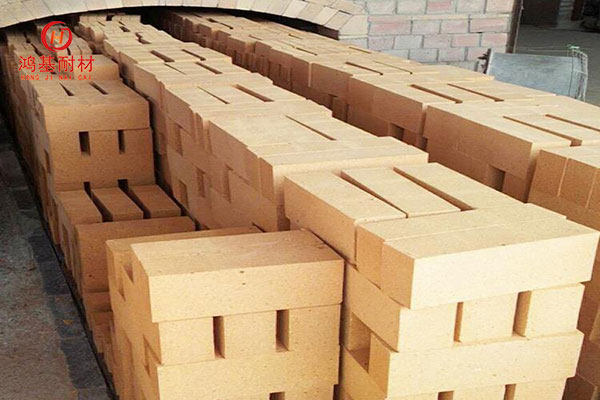

　　一、粘土耐火磚

　　粘土耐火磚是最早的耐火建筑材料，以高鋁釩土為主要原料，用于高溫窯爐砌筑內襯起到隔熱保溫作用。

　　粘土耐火磚屬于硅鋁系列產品的主要品種。它是以粘土熟料為骨料，Al2O3含量為30-48%的耐火產品。粘土磚按照AL2O3含量的不同分為普通粘土磚和低蠕變粘土轉，普通粘土磚分為RN-42和 RN-40。低蠕變粘土轉分為DRN-45\DRN-42\DRN-40等。

　　粘土磚的礦物組成主要是高嶺石(Al2O3·2SiO2·2H2O)和6%~7%的雜質(鉀、鈉、鈣、鈦、鐵的氧化物)。粘土磚的燒成過程，主要是高嶺石不斷失水分解生成莫來石(3Al2O3·2SiO2)結晶的過程。粘土磚中的SiO2和Al2O3在燒成過程中與雜質形成共晶低熔點的硅酸鹽，包圍在莫來石結晶周圍。

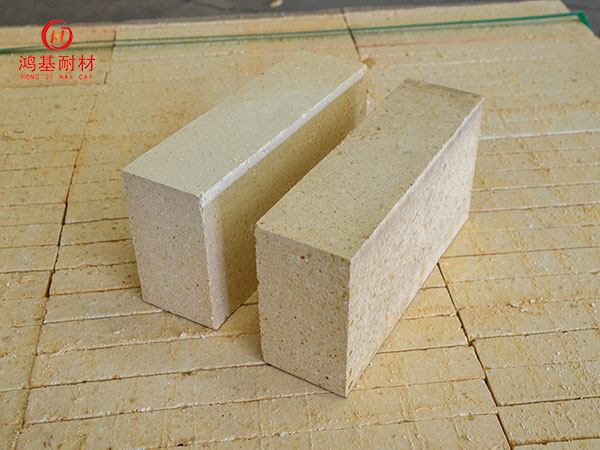

　　二、高鋁耐火磚

　　高鋁耐火磚由于資源不同，各國標準也不完全一致。例如歐洲各國對高鋁質耐火材料規定Al2O3含量下限為42%。在中國，按高鋁磚中Al2O3含量通常分成四等：特等：Al2O3含量>80%；一級高鋁──Al2O3含量>75%；二級高鋁──Al2O3含量為 60～75%；三級高鋁──Al2O3含量為48～60%。當然還有更高的氧化鋁含量的歸于剛玉產品。

　　高鋁磚的氧化鋁含量在48%以上，是一種中性耐火材料。由礬土或其他氧化鋁含量較高的原料經成型和煅燒而成。熱穩定性高，耐火度在1770℃以上，抗渣性較好，因為高鋁制品中Al2O3高，雜質量少，形成易熔的玻璃體少，所以荷重軟化溫度比粘土磚高，高鋁磚中主要礦相為莫來石和剛玉，莫來石(3A1203·2Si02)是A1203-Si02系統中唯一穩定的化合物。但因莫來石結晶未形成網狀組織，故荷重軟化溫度仍沒有硅磚高。

　　一級高鋁磚的主晶相為柱狀或粒狀剛玉，質量分數達70%以上;少量莫來石，質量分數為10%~20%。這說明結晶相之間的直接結合起主導作用。質量分數為5%~10%的玻璃相雜亂地分布于其中。

　　二級高鋁磚的顯微結構特征是，結合率很高的莫來石晶體與晶體之間呈網絡結構，玻璃相分布在網絡結構的空隙之中，因而其高溫強度高，抗蠕變性能好。高溫下盡管有少量的液相存在，但它只填充于網絡結構中。

　　三級高鋁磚中，玻璃相的質量分數高達20%，莫來石晶體僅僅鑲嵌在玻璃相集合體中，玻璃相在很大程度上控制著形變作用。在低溫階段，起填充作用的結晶相有助于增加其強度。隨著溫度升高，玻璃相的流動性增加，莫來石的填充、增強作用顯著降低，變形速率明顯加快，高溫力學性能表現最差。

　　三、粘土耐火磚和高鋁磚區別

　　粘土磚的耐火度與硅磚大致相同，可達1690 ~ 1730℃，但載荷軟化溫度比硅磚低200℃以上。由于粘土磚除了含有高耐火度的莫來石晶體外，還含有近一半低熔點的非晶玻璃相。在0 ~ 1000℃的溫度范圍內，粘土磚體積隨溫度的升高而均勻膨脹。線膨脹曲線近似為直線，線膨脹率為0.6%-0.7%，僅為硅磚的一半左右。當溫度達到1200℃后繼續上升，體積從最大膨脹值開始收縮。粘土磚的殘余收縮導致砌體灰縫的松裂，這是粘土磚的一大缺點。當溫度超過1200℃時，粘土磚中的低熔點逐漸熔化，顆粒在表面張力的作用下相互靠得很緊，導致體積收縮。

　　高鋁磚的耐火度和荷重軟化溫度均高于粘土磚，抗渣蝕性能(尤其是對酸性渣)較好，且這些性能隨著Al2O3含量的增加而提高，但熱穩定性不如粘土磚。高鋁磚的致密度高，氣孔率低，機械強度高且耐磨。焦爐燃燒室爐頭及炭化室鋪底磚的爐頭部位，用高鋁磚砌筑，效果較好;但不宜用于炭化室墻面，因為高鋁磚在高溫下易產生卷邊翹角。

　　1、判斷黏土質耐火材料以及高鋁質耐火材料總共兩點：

　　1.1 Al2O3含量要高，以保證有足夠高的耐火度，使磚在高溫下工作性強。

　　1.2 Fe2O3要求低，主要是為限制碳黑的沉積和防止它與SiO2反應生成低熔點物質而降低耐火度。

　　2、耐火磚比重

　　粘土耐火磚的體積密度在2.1-2.2g/cm3，按照標準規格尺寸，單重在3.6-3.8kg左右。

　　2.1 色彩：高鋁磚的色彩為米黃色，泛白，優質的高鋁磚便面光滑，泛點青色光澤；粘土磚的色彩為黃色或深黃色。

　　2.2 分量：高鋁磚的分量在3.7KG以上，優質的高鋁磚的分量能夠抵達5KG左右；粘土磚的分量在3.65KG以下。

　　3、用途

　　粘土磚屬于弱酸性耐火制品，能抵抗酸性熔渣和酸性氣體的侵蝕，對堿性物質的抵抗能力稍差。粘土磚的熱性能好，耐急冷急熱。但由于粘土磚的荷重軟化溫度低，在高溫下產生收縮，導熱性能比硅磚小15%~20%，機械強度也比硅磚差，所以粘土磚只能用于焦爐的次要部位，如蓄熱室封墻，小煙道襯磚及蓄熱室格子磚、爐門襯磚、爐頂以及上升管襯磚等。

　　高鋁磚主要用于砌筑高爐、熱風爐、電爐爐頂、鼓風爐、反射爐、回轉窯內襯。此外，高鋁磚廣泛用做平爐蓄熱式格子磚、澆注系統用的塞頭、水口磚等。但高鋁磚價格要比粘土磚高。
